Centrum cięcia i obróbki profili aluminiowych

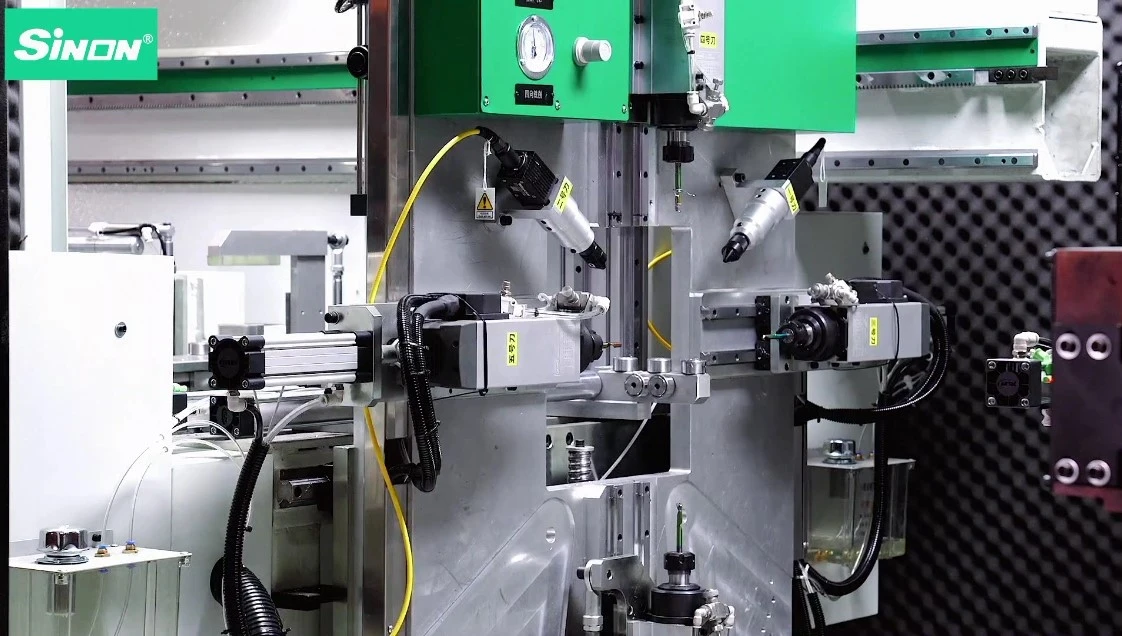

To jestCentrum do cięcia i obróbki profili aluminiowych CNCktóra integrujeERPoprogramowanie do drzwi i okien +Wydajne cięcie pod 3 kątami+ 3-stacyjny/ 4-kierunkowy/ 8-osiowe wiercenie i frezowanie + trasowanie laserowe.

Surowce profilowe są umieszczane w cyrkulatorze w celu inteligentnego mocowania, które można zrealizowaćcięcie pod kątem, wiercenie i frezowanieotwory wtryskowe kleju, narożne otwory kodowe, otwory na szpilki, otwory drenażowe, otwory w skrzynce zamkowej, linie kolumny środkowej, fazowanie napędu, cięcie zabezpieczające narożnikiitp.. .
Po zaciśnięciu nie jest wymagane obracanie ani sortowanie. Po zakończeniu całej obróbki przechodzi bezpośrednio do procesu montażu.
Sprzęt zajmuje niewielką powierzchnię, ma niskie wymagania wobec operatorów i charakteryzuje się krótkim czasem przetwarzania. Jest to podstawowy produkt konkurencyjny do masowej produkcji drzwi i okien, ułatwiający obróbkę drzwi i okien.
Nadaje się do obróbki profili drzwiowych i okiennych z profilami aluminiowymi o szerokości nie większej niż 180 mm i wysokości 150 mm.

1. Centrum cięcia i obróbki profili aluminiowych CNC składa się z8 głównych modułów: moduł załadunku i transportu, moduł podawania, moduł piłowania, moduł wiercenia i frezowania, moduł znakowania laserowego, moduł rozładowywania, moduł wyjścia rozładunku i moduł automatycznego etykietowania, realizując w ten sposób ręczny załadunek gotowych materiałów.-Jednorazowe zaciskanie, bez obracania, bez sortowania, wszystkie elastyczne operacje automatycznego przetwarzania kompozytów.

2. Po prostych ustawieniach systemu, system może bezpośrednio przetwarzać dane automatycznie zgodnie z danymi zoptymalizowanymi przez oprogramowanie. Klienci mogą również importować dane dotyczące przetwarzania profili zoptymalizowane przez oprogramowanie do optymalizacji drzwi i okien do systemu operacyjnego i systemu za pomocą dysku USB lub sieci (należy wcześniej skontaktować się z producentem oprogramowania w zakresie struktury danych).

3. W tym modelu zastosowano importowany układ sterowania i serwosterownik wartości bezwzględnej magistrali. Cała maszyna ma 16 osi CNC, 10 osi konwersji częstotliwości, a wielopoziomowe-prasowanie i wsparcie materiału realizowane są odpowiednio poprzez komunikację CNA, przetwornicę częstotliwości, magistralę sterownika i sterowanie programem PC. Przesyłanie danych jest stabilne i szybkie.

4. Interfejs człowiek-maszyna w przemysłowym komputerze sterującym jest wygodniejszy w obsłudze dla operatora i wygodniej jest przełączać wybór funkcji, dostosowywać parametry i rozwiązywać problemy związane z piłą tnącą.

5. Wyposażony w automatyczną drukarkę kodów kreskowych do drukowania identyfikacji materiału w czasie rzeczywistym, można zidentyfikować informacje o procesie, aby ułatwić zarządzanie materiałami.

Zasilanie

380 V/50 Hz lub dostosowane

Manipulator w-podróży karmienia

Podróż rozładunku manipulatora

Zakres mocowania osi C-
